常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產品介紹：
◆啞光氟碳涂料是由氟碳樹脂、杜邦鈦白粉、拜耳固化劑、助劑、溶劑等組成的雙組份涂料。
又名：啞光氟碳漆，啞光氟碳防腐面漆，啞光氟碳面漆，啞光氟碳防腐涂料，啞光氟碳防腐漆。
| 產品名稱 | 啞光氟碳涂料 |  |
| 產品品牌： | 昆彩 | |
| 產品型號： | F55-8 | |
| 漆膜顏色： | 各色 | |
| 包裝規(guī)格： | 25kg/組 | |
| 組份配比： | 20：5 | |
| 適用底材： | 鑄鐵、鋼鐵、碳鋼。 | |
| 設計用途： | 金屬幕墻漆、建筑鋼結構、大型場館、港口碼頭 |
主要特性：
◆具有較強耐侯性、耐久性。
◆含有F-C化學鍵，具有較好的穩(wěn)定性。
◆具有良好的耐化學品性。
◆具有良好的抗污性能，漆面可用普通清潔劑刷洗。
◆漆膜致密堅硬，抗沖擊、耐磨損。
用 途：
◆用于鋼結構橋梁、混凝土橋梁、金屬幕墻漆、建筑鋼結構、大型場館、港口碼頭、沿海海洋設施等防護。
顏色及外觀：
◆各色、漆膜外觀正常。
基本參數(shù)：
| ◆比重： | 約1.25kg/L（混合后） |
| ◆配比： | 甲組份（漆）：乙組份（固化劑）=20:5（質量比） |
| ◆干膜厚度： | 約40um |
| ◆理論用量： | 約200g/m2(以60um干膜計，不含損耗) |
| ◆閃點： | 約29oC |
| ◆干燥時間： | 表干≤2h，實干≤24h，干燥7d |
| ◆熟化時間： | 0.5h(23℃±2℃) |
| ◆適用期： | ≤8h（23℃±2℃） |
◆復涂間隔時間：
| 底材溫度 | 0℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 6h |
| 長 | 48h | 36h | 24h |
產品展示：
技術參數(shù)：（HG/T 3792-2014）
| ◆溶劑可溶物氟含量： | ≥18% |
| ◆重涂性： | 重涂無障礙 |
| ◆耐沖擊性： | 40cm |
| ◆附著力： | 1級 |
| ◆耐彎曲性： | 3mm |
| ◆耐酸性（168h）： | 漆膜無異常 |
| ◆耐堿性（168h)： | 漆膜無異常 |
| ◆耐濕冷熱循環(huán)性（10次）： | 漆膜無異常 |
| ◆耐鹽霧性： | 1000h不起泡、不脫落、不開裂、不脫落 |
| ◆耐人工氣候老化性： | 2500h不起泡、不脫落、不開裂、不脫落 |
前道配套：
◆氟碳封閉漆、氟碳中間漆、無機富鋅漆、環(huán)氧富鋅漆、環(huán)氧云鐵漆等。

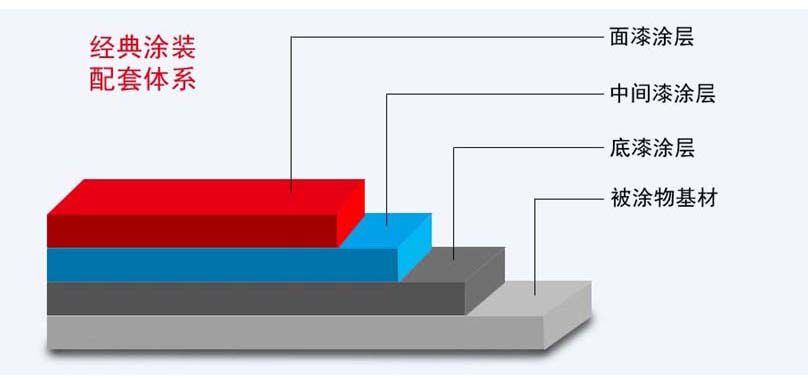

配套體系：
表面處理：
◆沒有底漆的表面必須干燥。
◆除凈所有的油污、雜物，無酸、堿、鹽和水分的凝聚。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆施工時應注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時，在強烈陽光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 氟碳系列專用稀釋劑 | 氟碳系列專用稀釋劑 | 氟碳系列專用稀釋劑 |
注意事項：
◆超過較大涂裝間隔時間，應將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆氟碳漆屬于化學反應性涂料，施工前須充分攪拌均勻，放置一段時間進行熟化，經(jīng)熟化后的涂料應在8h內用完，以免膠結浪費。
◆氟碳涂料使用后包裝桶須蓋嚴密封，否則會受潮氣、醇、水的作用而變質。
◆覆和使用本產品的一切工作都須根據(jù)各種有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包 裝：
◆甲組份（漆）：20kg桶裝
◆乙組份（固化劑）：5kg桶裝
◆貯 存：通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
