常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆無機(jī)硅酸鋅耐溫底漆是由無機(jī)硅酸鹽樹脂、耐高溫金屬顏料、體質(zhì)顏料、助劑、溶劑等與固化劑配套組成雙組份耐溫底漆。
| ◆中文名稱： | 無機(jī)硅酸鋅耐溫底漆 |  |
| ◆英文名稱： | Inorganic zinc silicate primer | |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號(hào)： | E60-3 | |
| ◆漆膜顏色： | 灰色 | |
| ◆包裝規(guī)格： | 30kg/組 | |
| ◆組份配比： | 24：6 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼。 |
主要特性：
◆附著力強(qiáng)：具有較強(qiáng)的附著力，對(duì)多數(shù)基材粘付性牢固，漆膜不脫落。
◆可在400℃下長(zhǎng)期應(yīng)用，具有耐高溫、抗氧化性能。
◆機(jī)械性能優(yōu)：硬度、柔韌性、抗沖擊強(qiáng)度等符合標(biāo)準(zhǔn)。
產(chǎn)品用途：
◆適用于鑄造、碳鋼、高溫合金等高溫設(shè)備的保護(hù)涂料。
基本參數(shù)：
| ◆適用期: | ≤8h（23℃±2℃） |
| ◆干膜厚度： | 約50um |
| ◆理論用量： | 約100g/m2(以50um干膜計(jì)，不含損耗) |
| ◆閃點(diǎn)： | 約29oC |
| ◆干燥時(shí)間： | 表≤2h，實(shí)干≤24h，干燥7d |
| ◆熟化時(shí)間: | 0.5h(23℃±2℃) |
| ◆適用期: | ≤8h（23℃±2℃） |
◆復(fù)涂間隔時(shí)間：
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 32h | 16h | 8h |
| 長(zhǎng) | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)參數(shù)：
| ◆附著力： | 2級(jí) |
| ◆不揮發(fā)份: | ≤55% |
| ◆耐水性： | 24h,不褪色、不脫落 |
| ◆耐鹽水性： | 24h,不褪色、不脫落 |
| ◆耐熱性： | 400±10℃受熱24h,不褪色、不脫落 |
| ◆耐溫變性： | 不裂紋、不脫落 |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。

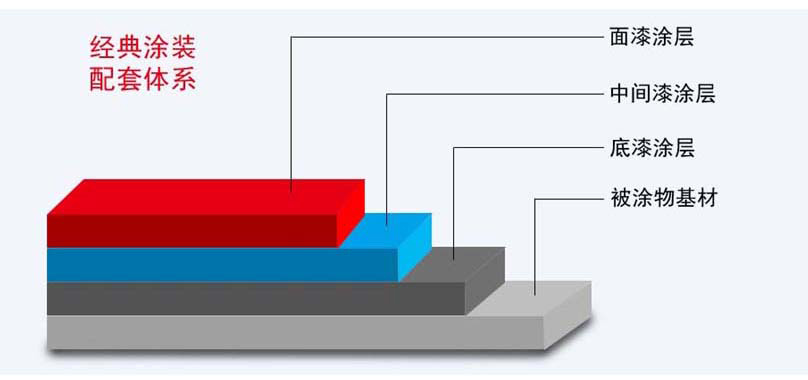

配套體系：
表面處理：
◆前道油漆全部干燥，除凈被涂表面的油污、灰塵以及其它污垢。
施工條件：
◆底材溫度須高于3℃，相對(duì)濕度須小于85%。
◆被涂底材溫度低于5℃時(shí)，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進(jìn)行施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 無機(jī)硅酸鋅耐溫稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 無機(jī)硅酸鋅耐溫稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 無機(jī)硅酸鋅耐溫稀釋劑 |
注意事項(xiàng)：
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊(cè)上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?br/>
貯 存：
◆閃點(diǎn)25℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個(gè)月。超過貯存期，經(jīng)檢驗(yàn)合格仍可使用。
