常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆磷酸鹽富鋅底漆是由鋅 粉、磷酸銨鹽為主要原料，由特種耐溫抗腐蝕顏料、添加劑等組成的富鋅底漆。
產品別名：無機磷酸鹽耐溫富鋅底漆，無機磷酸鹽富鋅底漆
| ◆產品名稱 | 磷酸鹽富鋅底漆 |  |
| ◆產品品牌： | 昆彩 | |
| ◆產品型號： | E06-3 | |
| ◆漆膜顏色： | 灰色 | |
| ◆包裝規格： | 30kg/組 | |
| ◆配比： | 24：6 | |
| ◆適用底材： | 鋼結構 混凝土 |
用途：
◆磷酸鹽富鋅底漆用于鋼鐵煙囪的外壁、以及需要耐溫的金屬表面的防腐保護涂覆。也用于鋼結構、儲罐、橋梁、碼頭、化工廠、化肥廠、電廠、煉油廠、造紙廠、污水處理廠防腐保護涂覆。煙道、烘道、排氣管、熱風爐、高溫熱氣管和其它要求耐高溫防腐的保護涂覆。
主要特性：
◆良好的耐熱耐溫性，耐溫差驟變性。
◆良好的陰極保護作用，防銹性能優。
◆良好的戶外耐候性，良好的附著力。
◆耐水性能優，干燥快、具有良好的施工性能。
顏色及外觀：
◆灰色、漆膜外觀正常。
產品展示：
基本參數：
| ◆比重： | 約2.10kg/L（混合后） |
| ◆配比： | 甲組份（漆）：乙組份（固化劑）=4：1質量比） |
| ◆干膜厚度： | 約40um |
| ◆理論用量： | 約210g/m2(以40um干膜計，不含損耗) |
| ◆閃點： | 約29oC |
| ◆干燥時間： | 表干≤10分鐘，實干≤24小時。 |
| ◆熟化時間： | 0.5h(23℃±2℃) |
| ◆適用期： | ≤8h（23℃±2℃） |
◆復涂間隔時間：
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 4h |
| 長 | 48h | 無限制 | 無限制 |
建議涂裝道數：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆磷酸鹽富鋅底漆+環氧云鐵中間漆+有機硅耐高溫面漆/環氧面漆/氯化橡膠面漆/環氧瀝青漆/丙烯酸聚氨酯面漆/聚氨酯面漆/氯磺化面漆/氟碳面漆/醇酸面漆。
僅供參考：根據腐蝕環境和涂裝要求不同，配套方式有所不同，詳情可咨詢昆彩銷售人員。

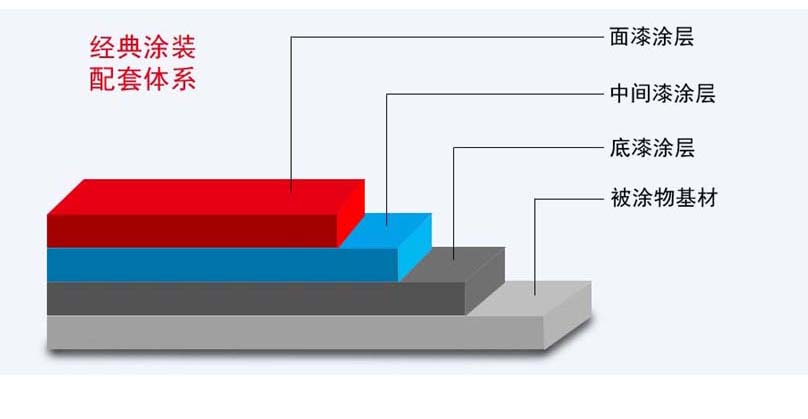

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆當底材溫度高于30℃-60℃時須采用噴涂。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 無機磷酸鹽耐溫富鋅底漆稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 無機磷酸鹽耐溫富鋅底漆稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 無機磷酸鹽耐溫富鋅底漆稀釋 |
注意事項：
◆在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
◆本產品應有涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包裝：
◆甲組份（漆）：24kg桶裝
◆乙組份（固化劑）：6kg桶裝
◆貯存:存放于通風干燥處，避免日光暴曬，有效貯存 12個月，超過貯存期，經檢驗合格仍可使用。
